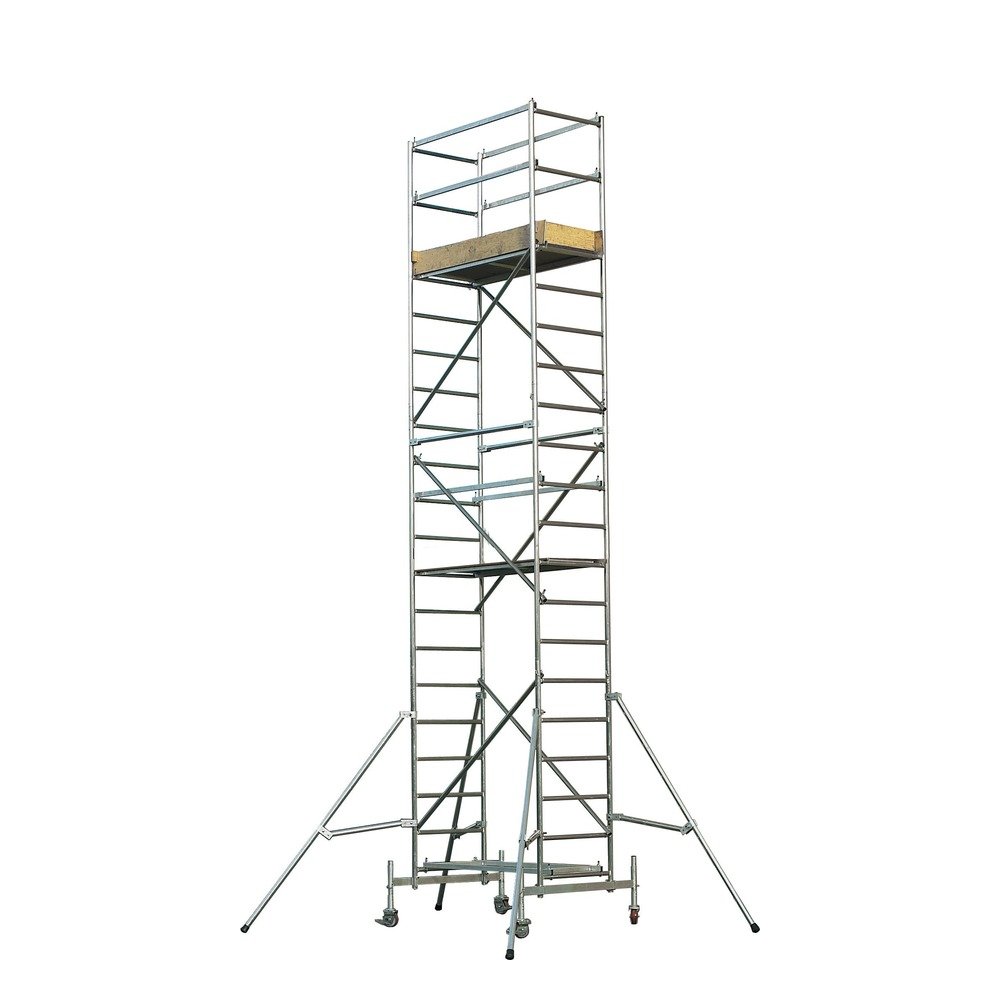

Il trabattello Cosmos Andromeda in alluminio copre la progressione di altezze più ampia tra i trabattelli della gamma, da 2,95 a 10,13 metri su 17 configurazioni. Montaggio ABL, pioli saldati e fascette a montaggio rapido, certificato UNI EN1004.1/2 del 2021.
Il prodotto
Il trabattello Andromeda è realizzato in alluminio secondo le norme europee UNI EN1004.1/2021 e UNI EN1004.2/2021, e copre la progressione di altezze più ampia dell’intera gamma Cosmos: da 2,95 a 10,13 metri distribuiti su ben 17 configurazioni, con piano 1,60×0,80 metri e portata 200 kg/m² comprese due persone.
Altezza al piano e altezza di lavoro non sono la stessa cosa
L’altezza al piano è la quota del piano di calpestio, dove ci si mette in piedi. L’altezza di lavoro è fin dove arriva chi lavora sul piano: in questi modelli è l’altezza al piano più 2,00 m. Esempio: nella configurazione TA255R il piano è a 1,25 m e si lavora fino a 3,25 m.
Per scegliere il modello conta l’altezza di lavoro che ti serve. L’altezza d’ingombro è invece l’altezza totale del trabattello montato.
Questa granularità di altezze lo rende adatto a chi deve adattare il trabattello a esigenze molto specifiche, passando da un’altezza all’altra con incrementi contenuti invece di dover scegliere tra pochi salti importanti: una caratteristica utile per manutenzioni ricorrenti dove l’altezza di lavoro cambia da un intervento all’altro.
I piani in alluminio e legno sono leggerissimi e trattati con vernice anti-sdrucciolo, mentre la struttura con spalle ad alta resistenza e pioli saldati, unita a fascette a montaggio rapido, garantisce stabilità mantenendo il trabattello semplice e veloce da montare anche nelle configurazioni più alte.
Il sistema si costruisce a partire dal modulo A (base) e dal modulo B (campata finale), con i moduli D2 e D3 per rialzi intermedi, il modulo C per le campate ripetibili, il modulo E per le prolunghe strutturali e il modulo Z per una protezione supplementare sulle configurazioni oltre gli 8 metri; il modulo P aggiunge un piano di lavoro dove indicato in tabella.
È indicato per manutentori e imprese che lavorano su edifici con altezze di intervento molto variabili, dove poter scegliere tra 17 configurazioni diverse evita sia di sovradimensionare il trabattello sia di dover accessoriare in un secondo momento una struttura troppo bassa.
| Codice | Altezza di lavoro | Altezza al piano | Altezza d’ingombro | Peso | Staffe | Moduli | Piani/fermapiedi |
|---|---|---|---|---|---|---|---|
| TA195R | 2,95 m | 0,95 m | 1,95 m | 38 kg | Piccole | A+S1 | 1/0 |
| TA255R | 3,25 m | 1,25 m | 2,55 m | 43 kg | Piccole | A+D2+S1+PA | 1/0 |
| TA285R | 3,55 m | 1,55 m | 2,85 m | 44 kg | Piccole | A+D3+S1+PA | 1/0 |
| TA381R | 4,73 m | 2,73 m | 3,81 m | 65 kg | Grandi | A+B | 1/1 |
| TA441R | 5,33 m | 3,33 m | 4,41 m | 77 kg | Grandi | A+B+D2+P | 2/1 |
| TA471R | 5,63 m | 3,63 m | 4,71 m | 78 kg | Grandi | A+B+D3+P | 2/1 |
| TA531R | 6,23 m | 4,23 m | 5,31 m | 99 kg | Grandi | A+B+E | 2/1 |
| TA591R | 6,83 m | 4,83 m | 5,91 m | 102 kg | Grandi | A+B+C | 2/1 |
| TA621R | 7,13 m | 5,13 m | 6,21 m | 104 kg | Grandi | A+B+D3+E | 2/1 |
| TA651R | 7,43 m | 5,43 m | 6,51 m | 105 kg | Grandi | A+B+C+D2 | 2/1 |
| TA681R | 7,73 m | 5,73 m | 6,81 m | 115 kg | Grandi | A+B+C+D3+P | 3/1 |
| TA741R | 8,33 m | 6,33 m | 7,41 m | 136 kg | Grandi | A+B+C+E+Z | 3/1 |
| TA801R | 8,93 m | 6,93 m | 8,01 m | 139 kg | Grandi | A+B+2C+Z | 3/1 |
| TA831R | 9,23 m | 7,23 m | 8,31 m | 141 kg | Grandi | A+B+C+D3+E+Z | 3/1 |
| TA861R | 9,53 m | 7,53 m | 8,61 m | 142 kg | Sì | A+B+2C+D2+2F | — |
| TA891R | 9,83 m | 7,83 m | 8,91 m | 143 kg | Sì | A+B+2C+D3+2F | — |
| TA921R | 10,13 m | 8,13 m | 9,21 m | 173 kg | Sì | A+B+D3+3E+3F | — |
In cantiere lo chiamano semplicemente ponteggio mobile: si sposta sulle ruote dove serve.
I dati
| Caratteristica | Specifica |
|---|---|
| Altezza di lavoro | Da 2,95 a 10,13 m (piano + 2 m) |
| Piano di lavoro | 1,60 x 0,80 m |
| Portata max | 200 kg/m² (comprese 2 persone) |
| Altezza al piano | Da 0,95 a 8,13 m (piano di calpestio) |
| Altezza d’ingombro | Da 1,95 a 9,21 m (trabattello montato) |
| Peso complessivo | Da 38 kg (2,95 m) a 173 kg (10,13 m) |
| Configurazioni | 17 (vedi tabella) |
| Materiale | Alluminio |
| Sezione profilo portante | Ø 42 mm |
| Passo dei gradini | 30 cm |
| Montaggio | Montaggio ABL (attraverso la botola); componibile a moduli |
| Staffe stabilizzatrici | Variano per configurazione (vedi colonna Staffe della tabella) |
| Ancoraggio a parete | Obbligatorio solo per uso esterno sopra 8 m (non incluso) |
| Dispositivi anticaduta | Non necessari |
| Categoria e uso | Trabattello professionale (uso professionale / intensivo), interno ed esterno |
| Normativa | UNI EN 1004-1 e UNI EN 1004-2 (2021), conforme al D.Lgs. 81/08 |
| Imballo | Bancale |
| Produzione | Italia |
| Garanzia | 5 anni (produttore) |
| Peso | N/A |
