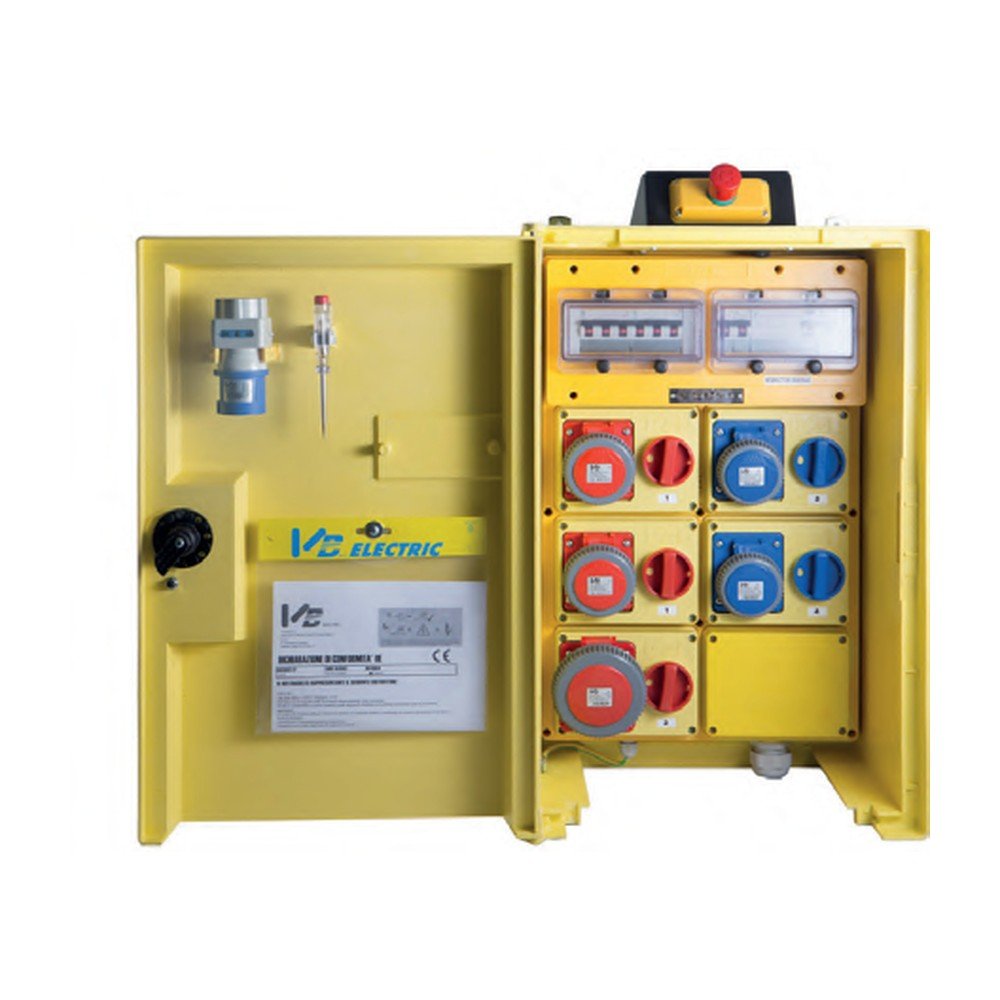

VB Electric Quadro Primario Vetroresina Serie P

Il quadro primario vetroresina serie VB-P è il punto di ingresso della distribuzione elettrica in un cantiere strutturato: riceve l’alimentazione direttamente da morsettiera, cioè dal generatore o dall’allaccio dell’ente distributore, e la smista verso i quadri di zona a valle attraverso prese interbloccate protette individualmente. Si installa all’ingresso dei cantieri edili di dimensioni medio-grandi.

La vetroresina autoestinguente regge l’esposizione continua agli agenti atmosferici meglio del termoplastico, un aspetto importante per un componente che in genere resta installato nello stesso punto per tutta la durata del cantiere, spesso per mesi. Il pulsante di emergenza è sempre presente su ogni modello della gamma, insieme a una porta con chiusura che limita l’accesso al vano interno solo al personale autorizzato.

Ogni presa in uscita è protetta da un proprio interruttore magnetotermico, oltre al differenziale generale che può arrivare fino a 100A a seconda del modello: un guasto su una singola linea a valle non toglie corrente a tutto il cantiere, ma isola solo la presa interessata. Il Control LED System segnala con la luce verde l’arrivo regolare della terra su tutto l’impianto.

La gamma copre sei configurazioni crescenti: si parte dal modello a 4 prese monofase con differenziale da 40A e 9 kW gestibili, si passa per le versioni a 5 e 6 prese miste mono/trifase con differenziale da 63A e 35 kW, fino al modello di punta a 7 prese 16/32/63A con differenziale da 100A e 55 kW, pensato per i cantieri con il fabbisogno elettrico più alto.

È il quadro giusto per imprese edili strutturate, general contractor e chi gestisce cantieri con più fronti di lavoro attivi contemporaneamente: a valle si collegano i quadri portatili di zona (serie T, TFG o termoplastico) prelevando energia in sicurezza da un unico punto di ingresso certificato.

Caratteristiche tecniche

• Marca: VB Electric
• Tipologia: Quadro primario di distribuzione elettrica da cantiere in vetroresina
• Materiale: Vetroresina autoestinguente
• Alimentazione: Diretta da morsettiera
• Sicurezza: Pulsante di emergenza sempre presente, porta con chiusura, Control LED System
• Normativa: EN 61439-4 / CEI 17-13/4 (ACS per cantiere)
• VB-P4-T40000: 4 prese 16A, differenziale 40A, 9 kW
• VB-P5-T22001: 5 prese 16/32A (2x 2P+T, 2x 3P+T, 1x 3P+N+T), differenziale 63A, 35 kW
• VB-P5-T31001: 5 prese 16/32A (3x 2P+T, 1x 3P+T, 1x 3P+N+T), differenziale 63A, 35 kW
• VB-P6-T32010: 6 prese 16/32A (3x 2P+T, 2x 3P+T, 1x 3P+T 32A), differenziale 63A, 35 kW
• VB-P6-T32001: 6 prese 16/32A (3x 2P+T, 2x 3P+T, 1x 3P+N+T 32A), differenziale 63A, 35 kW
• VB-TG63-3200101: 7 prese 16/32/63A, differenziale 100A, 55 kW

Quadri a valle e kit

A valle si collegano i quadri portatili serie T o la serie TFG con prese interbloccate. Il modello VB-P5-T22001 è compreso nel kit edilizia vetroresina PRO. Tutti i modelli nella categoria quadri elettrici e prese.
