SKU: VB-P4TFG-PARENT
Fascia di prezzo: da €290,00 a €495,00 IVA inclusa

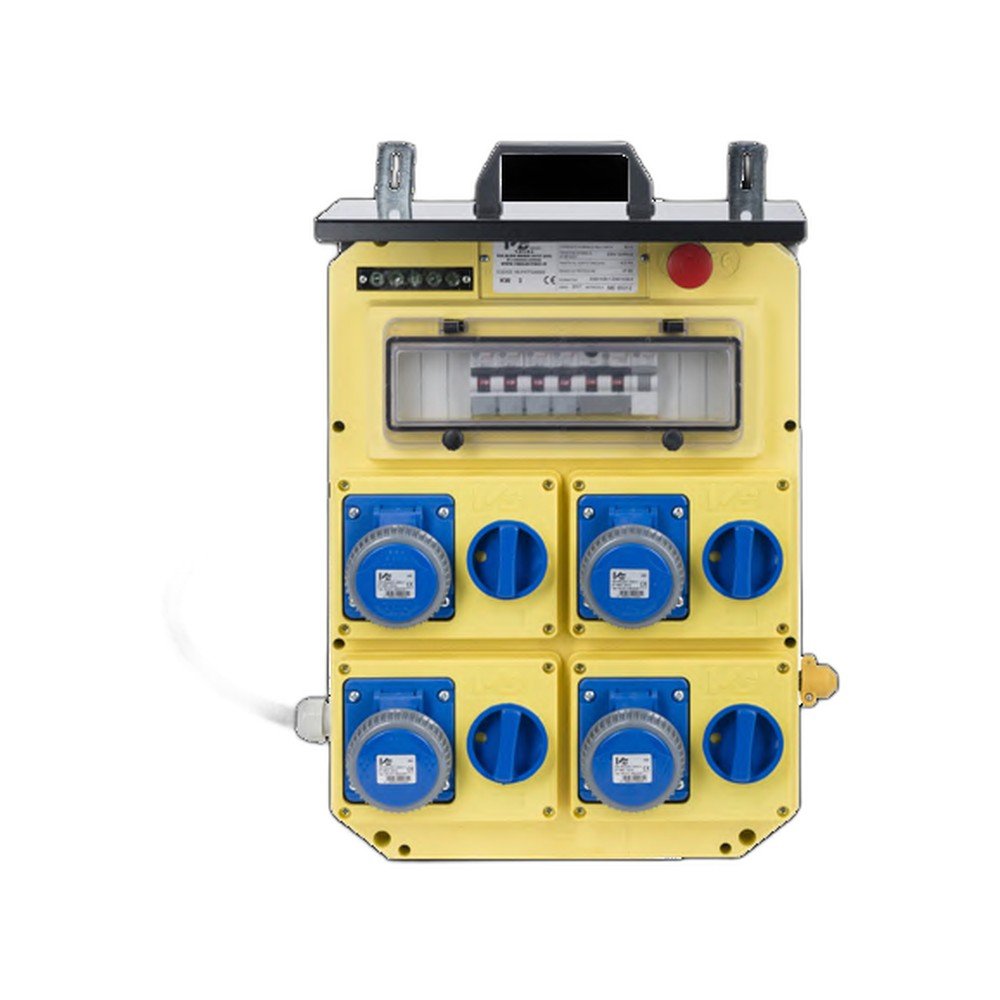

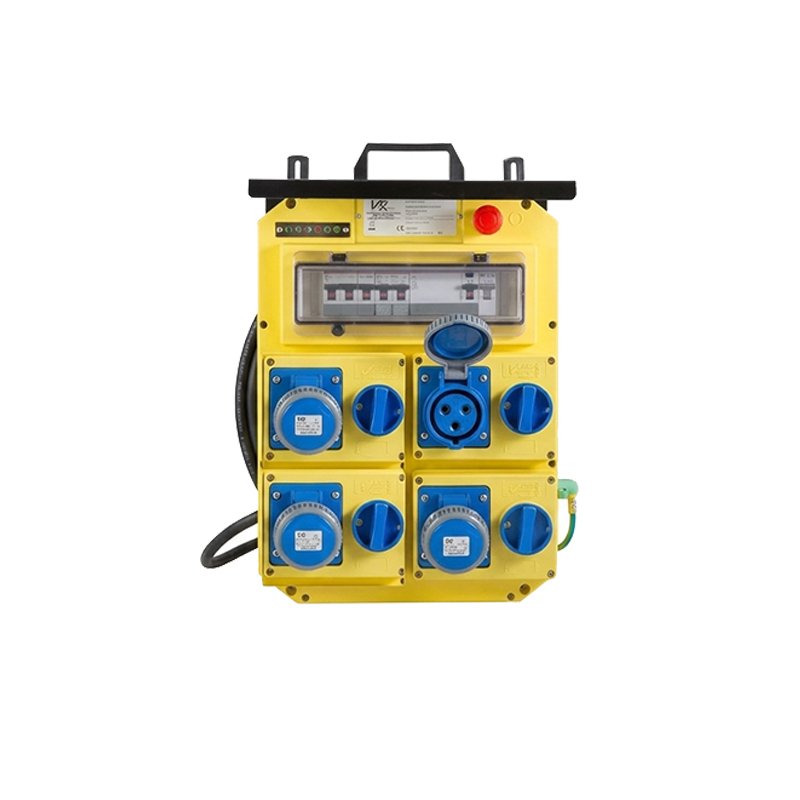

Quadro elettrico portatile VB Electric serie TFG in vetroresina V0 autoestinguente, IP65, con prese interbloccate protette da differenziale magnetotermico e pulsante di emergenza sempre presente. Versioni da 4 prese 16A a configurazioni miste 16/32A fino a 18 kW.
La serie TFG è il gradino sopra la serie T di VB Electric: stessa vetroresina V0 autoestinguente, ma con prese interbloccate — ogni presa ha il proprio interruttore rotativo, quindi non si può inserire o togliere la spina sotto tensione — e una potenza gestibile molto più alta, fino a 18 kW nei modelli di taglia maggiore. È il quadro pensato per i cantieri edili e gli ambienti difficili dove serve distribuire sia utenze monofase 16A sia carichi trifase più impegnativi dalla stessa postazione.
Ogni quadro ha il pulsante di emergenza sempre presente, la vite di messa a terra e la maniglia in materiale termoindurente pensata per l’uso portatile: si solleva e si sposta senza fatica anche quando il cantiere cambia fronte di lavoro più volte nella giornata. Le staffe per il fissaggio a parete permettono comunque di installarlo come quadro fisso di zona, quando serve lasciarlo in un punto stabile.
All’interno di ogni quadro VB Electric colloca una cartellina in plastica trasparente con la documentazione di conformità, lo schema elettrico e le dimensioni di ingombro: un dettaglio pensato per i coordinatori della sicurezza che devono verificare l’impianto elettrico di cantiere senza dover rincorrere la documentazione a parte. I quadri rispettano la norma EN 61439-4 (CEI 17-13/4) per le apparecchiature assiemate ACS destinate ai cantieri.
La gamma proposta copre quattro configurazioni: il modello base a 4 prese 2P+T 16A con differenziale generale da 40A, quello con due prese monofase e due trifase 16A protetto da un differenziale 25A in classe AC, e le due versioni con prese anche da 32A (una con spina 5P 32A a innesto diretto, l’altra con la stessa configurazione di prese ma cablaggio dedicato), entrambe con differenziale generale da 40A e protezione fino a 18 kW.
È il quadro giusto per chi deve alimentare contemporaneamente utensili elettrici leggeri e macchine trifase di cantiere — gru a bandiera, betoniere, compressori — mantenendo su ogni presa una protezione magnetotermica dedicata. Imprese edili di media e grande dimensione lo scelgono come quadro di zona principale, spesso abbinato ai quadri primari VB-P della stessa gamma vetroresina per la distribuzione generale del cantiere.
| Caratteristica | Specifica |
|---|---|
| Marca | VB Electric |
| Tipologia | Quadro elettrico portatile in vetroresina, prese interbloccate |
| Materiale | Vetroresina V0 autoestinguente |
| Grado di protezione | IP65 |
| Alimentazione | 2 m di cavo H07RN-F e spina CEE IP67 |
| Sicurezza | Pulsante di emergenza sempre presente, vite di messa a terra |
| Normativa | EN 61439-4 / CEI 17-13/4 (ACS per cantiere) |
| VB-P4-TFG40000 | 4 prese 2P+T 16A 230V, differenziale generale 40A, 3 kW |
| VB-P4-TFG22000 | 2x2P+T 16A 230V + 2x3P+T 16A 400V, differenziale 25A classe AC, 9 kW |
| VB-P4-TFG21010-40 | 2x2P+T 16A + 1x3P+T 16A + 1x3P+T 32A, differenziale 40A, 18 kW |
| VB-P4-TFG21001-40 | 2x2P+T 16A + 1x3P+N+T 32A, differenziale 40A, 18 kW |
| Campi di impiego | Cantieri edili di media/grande dimensione, industria, distribuzione mista mono/trifase |
