Senci Quadro ATS Automatico Serie LUX per Generatori Diesel SCD12 SCD15 SCD20
Quadro ATS Senci per i generatori SCD12, SCD15 e SCD20. I quadri ATS gestiscono il passaggio automatico tra rete e generatore.
| Informazioni utili | |
|---|---|
| Generatori compatibili | Senci SCD12, SCD15 e SCD20 |
Il prodotto
Descrizione tecnica

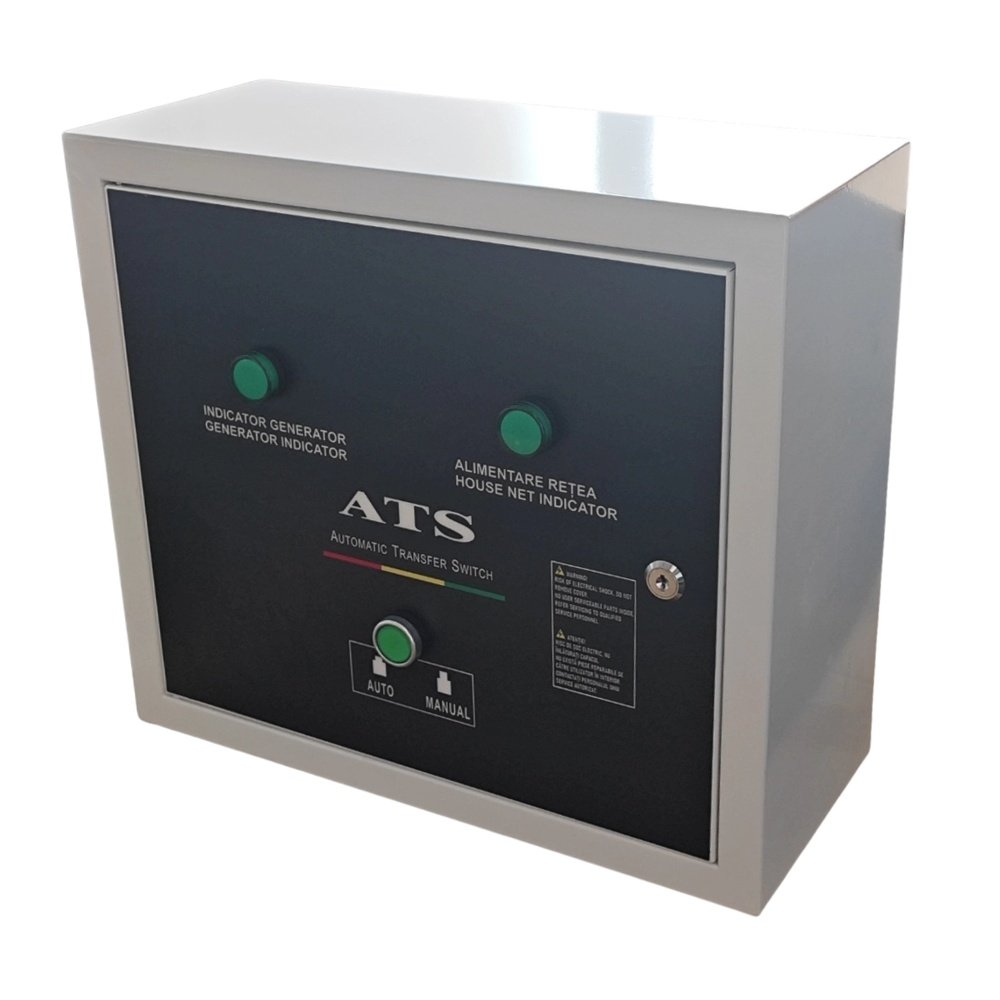

Il quadro ATS Senci serie LUX SC1009622 è il quadro di commutazione automatica rete-generatore per i generatori diesel Senci SCD12 TEQ, SCD15 TEQ e SCD20 TEQ. Alla mancanza di rete avvia il gruppo elettrogeno e trasferisce il carico; al ritorno della rete commuta di nuovo sulla linea principale e lascia raffreddare il motore prima dello spegnimento.
La commutazione avviene tramite una coppia di contattori di potenza interbloccati meccanicamente ed elettricamente, che separano la linea dell’ente fornitore da quella del generatore. Il quadro gestisce correnti continue fino a 45 A per fase, in configurazione monofase 230 V o trifase 400 V.
Il mantenitore elettronico a tampone tiene carica la batteria di avviamento del generatore durante lo standby. Sul pannello frontale ci sono le spie di presenza rete e generatore, i pulsanti di commutazione Auto/Manuale e la chiave di blocco: in Manuale si può simulare un blackout ed eseguire il collaudo periodico.
Dove si usa
Impianti produttivi, falegnamerie, officine, supermercati, allevamenti e capannoni, dove un’interruzione prolungata di energia ferma macchinari o la catena del freddo. L’involucro metallico si ancora a parete; il collegamento all’impianto va eseguito da un elettricista abilitato.
Generatore e altri quadri ATS
Il quadro si abbina al generatore diesel silenziato Senci SCD12 TEQ 10 kW. Per il generatore SCDG-10000SE TEQ c’è il quadro ATS Senci dedicato. Altri accessori nella categoria quadri elettrici e prese.
Spedizione in tutta Italia e assistenza post-vendita Macchedil.
I dati
Scheda tecnica
| Caratteristica | Specifica |
|---|---|
| Tensione nominale | 230 V monofase / 400 V trifase - 50 Hz |
| Portata contatti | Idoneo a gestire correnti continue elevate fino a 45 A per fase |
| Organi di manovra | Coppia di contattori di potenza interbloccati meccanicamente ed elettricamente |
| Modello | ATS serie LUX per SCD12 / SCD15 / SCD20 |
| Codice prodotto | SC1009622 |
| Tipologia | Quadro di commutazione automatica rete-generatore ad alta potenza |
| Compatibilità | Generatori diesel Senci SCD12 TEQ, SCD15 TEQ, SCD20 TEQ |
| Funzionalità principali | Rilevamento istantaneo blackout, avviamento automatico, trasferimento carico protetto, raffreddamento motore |
| Caricabatterie integrato | Mantenitore elettronico intelligente a tampone per batteria del generatore |
| Pannello frontale | Spie luminose presenza rete e generatore, pulsanti di commutazione Auto/Manuale, chiave di blocco |
| Carpenteria | Involucro metallico robusto verniciato a polvere con predisposizione per ancoraggio a parete |
| Dimensioni (LxPxH) | 450 x 350 x 200 mm |
| Peso netto | 9,5 kg |
| Garanzia | 12 mesi Senci |
| Dotazione inclusa | Macchina / Dispositivo: Senci Quadro ATS Automatico Serie LUX per Generatori Diesel SCD12 SCD15 SCD20, Cavo di collegamento segnale/potenza: Incluso cavo multipolare flessibile di comando con connettore rapido multipolare industriale circolare dedicato, Mantenitore di carica interno: Incluso caricabatterie elettronico integrato a tampone per mantenimento continuo della batteria 12V in standby, Pannello comandi e selettori: Selettore a chiave Automatico/Manuale, pulsanti di commutazione forzata e spie LED diagnostiche per presenza rete e gruppo generatore, Carpenteria e montaggio: Armadietto metallico a parete verniciato a polvere serie LUX ad alta protezione IP, Compatibilità generatori: Compatibile con generatori diesel silenziati Senci SCD12 TEQ (10 kW), SCD15 TEQ (12 kW), SCD20 TEQ (16 kW) |
| Peso | 12 kg |
| Dimensioni | 50 × 40 × 25 cm |
