Piastre Stabilizzatrici

Guida alla scelta delle piastre stabilizzatrici

Il piede di uno stabilizzatore concentra diverse tonnellate su pochi centimetri quadrati. Se il terreno non regge quella pressione cede, la macchina si inclina e il carico si sposta. La piastra serve a spalmare quel carico su una superficie molto più grande, riportando la pressione sul terreno entro valori che il terreno sopporta.

Quanto carico arriva su un piede

La scheda tecnica delle piastre dà una regola pratica: con il braccio della gru perpendicolare a uno stabilizzatore, su quel solo piede può gravare circa il 65-70% del peso totale, cioè mezzo più carico sollevato. Esempio: con 18 tonnellate complessive, su un piede arrivano circa 12-13 tonnellate. Da lì escludi le piastre con carico massimo inferiore, poi scegli la superficie in base al terreno.

Le misure in catalogo

• 300x300 mm: spessore 30 mm (4 t) o 40 mm (6 t).
• 400x400 mm: spessore 40 mm (10 t) o 60 mm (12,3 t).
• 500x500 mm: spessore 50 mm (15 t) o 60 mm (20,5 t).
• 600x600x60 mm (25 t) e 700x700x40 mm (20,4 t).
• 800x800 mm: spessore 50 o 60 mm (35,3 t sul 60).
• 1000x1000 mm: spessore 40, 50 o 60 mm (50,1 t sul 60).

Il valore tra parentesi è il carico massimo indicato in ciascuna scheda.

La dimensione dipende dal terreno

Non esiste una piastra giusta in assoluto: dipende da quanto carico scarica lo stabilizzatore e da quanto è portante il terreno sotto.

• Asfalto e calcestruzzo in buono stato: bastano le misure più contenute. Attenzione d'estate: con il caldo l'asfalto si ammorbidisce e il piede può affondare anche lì.
• Terreno naturale compatto, ghiaia, misto: si sale alle misure intermedie.
• Terreno riportato, argilla, sabbia, prato, superfici bagnate o scavate di recente: servono le misure grandi, perché sono i casi in cui il cedimento avviene davvero.

Nel dubbio si sceglie la piastra più grande: costa poco rispetto a quello che evita.

Lo spessore conta quanto la superficie

Una piastra ampia ma sottile flette sotto il piede, e quando flette smette di distribuire: il carico torna a concentrarsi al centro. Lo si vede nei dati: a parità di lato, la 500x500 passa da 15 t con 50 mm di spessore a 20,5 t con 60 mm. Più il carico è alto e più la piastra è larga, più lo spessore deve crescere.

Materiale

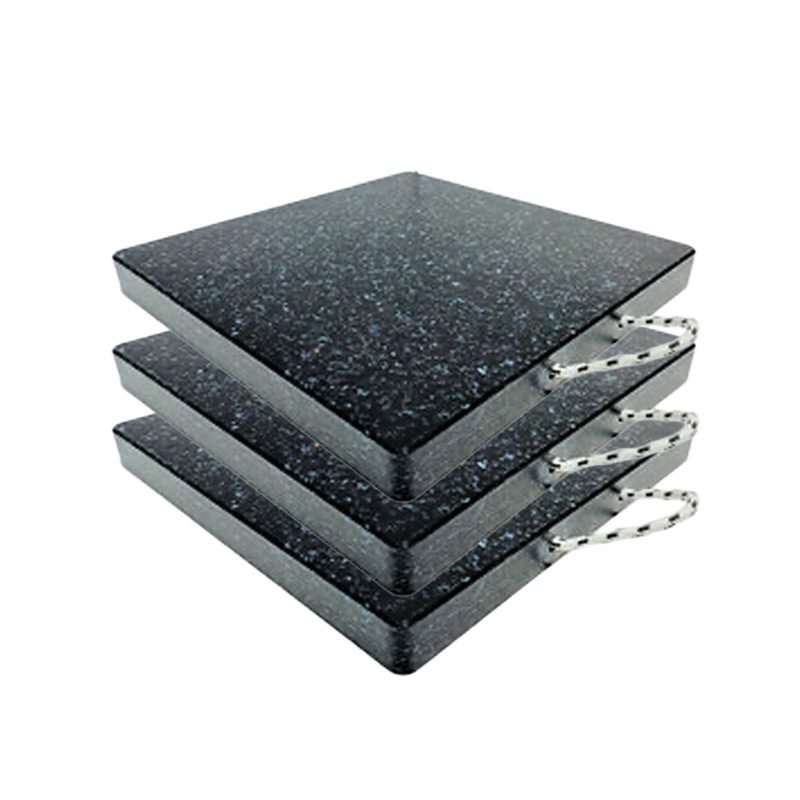

Le piastre sono in polietilene ad alta densità da materiale riciclato: leggere rispetto all'acciaio, infrangibili, idrorepellenti e con maniglie per il trasporto. Non richiedono manutenzione, ma vanno tenute pulite e controllate: una piastra con crepe o deformazioni va sostituita.

Come si appoggiano

• Il piano di appoggio va pulito e livellato: sassi, mattoni e detriti sotto la piastra creano proprio la concentrazione di carico che stai cercando di evitare.
• Il piede dello stabilizzatore va centrato sulla piastra, non appoggiato sul bordo.
• Attenzione a cosa c'è sotto: chiusini, pozzetti, condotte interrate e bordi di scavo non reggono, per quanto grande sia la piastra.
• Non si impilano piastre una sull'altra per guadagnare quota.

Prezzi, spedizione e assistenza

Prezzi esposti, imponibile visibile per le aziende, spedizione in tutta Italia. Se ci dici che macchina stabilizzi e su che fondo lavori di solito, ti indichiamo misura e spessore. Per gli accessori della gru guarda benne, forche e pinze e imbracature per sollevamento carichi; le gru sono nella pagina Concessionario Cattaneo Gru.

Domande frequenti

Quante piastre servono?

Si vendono in coppia perché gli stabilizzatori si usano a coppie, ma ogni piede appoggiato deve avere la sua piastra: su una macchina a quattro stabilizzatori servono quattro piastre della stessa misura, cioè due coppie.

Che misura serve per una gru su autocarro?

Calcola il carico sul piede con la regola del 65-70% del peso totale, scegli una piastra con carico massimo superiore e poi adegua la superficie al terreno. Il riferimento resta il manuale della gru, che indica la pressione massima sul piede.

Servono anche per le piattaforme aeree?

Sì, se la piattaforma lavora con stabilizzatori. Il manuale della macchina indica se le basi di appoggio sono obbligatorie e con quali caratteristiche minime.

Si possono usare tavole di legno al posto delle piastre?

Una tavola non ha un carico massimo dichiarato e con l'umidità perde resistenza. Una piastra con portata indicata in scheda toglie il dubbio ed è più facile da giustificare in caso di controllo.
